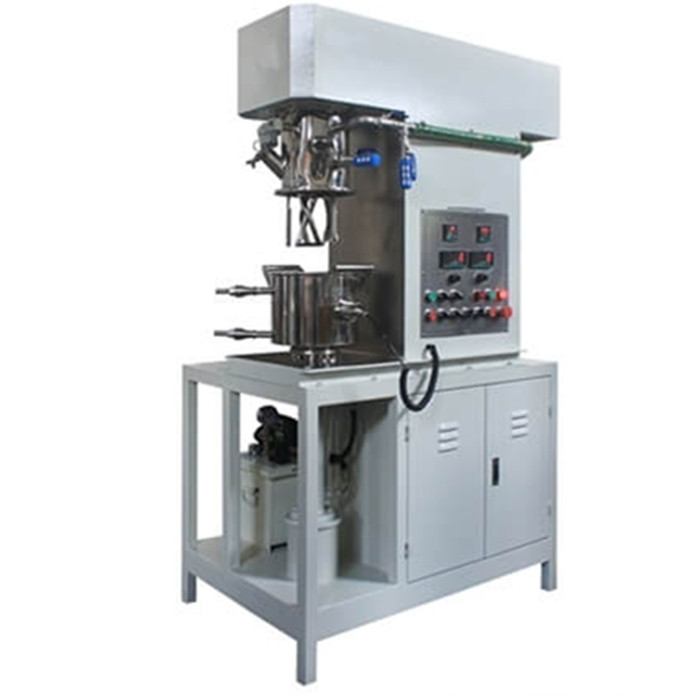

Лабораторная аккумуляторная машина для смешивания и диспергирования суспензии Вакуумный планетарный миксер
Представление продукта
Область применения
Порошок и жидкость всех видов обычных батарей смешиваются и диспергируются, и в конечном итоге получается аккумуляторная суспензия с равномерным перемешиванием. Она очень подходит для высоковязкого процесса.
Диапазон вязкости, подходящий для рабочих условий, составляет ≤ 1,2 млн сП.
Основные параметры оборудования:
1. Нижние части ствола
2. Общий проектный объем: 3,8 л
3. Эффективный объем: 1,2-2 л
4. Внутренний диаметр контейнера: 180 мм.
5. Внутренняя глубина контейнера: 150 мм.
6. Материал контейнера: 304 части, контактирующие с материалами
7. Тип рубашки регулирования температуры: однослойная рубашка на стенке бочки для охлаждения или нагрева; однослойная рубашка на дне бочки для охлаждения или нагрева
8. Интерфейс рубашки регулирования температуры: G3/8", оснащен быстроразъемным соединением, сопротивление давлению рубашки ≤ 0,4 МПа
9. Система циркуляции охлаждающей рубашки с регулированием температуры: предоставляется заказчиком, рекомендуется, чтобы температура воды на входе в рубашку была ≤ 8 ℃, а расход охлаждающей воды был > 1,5 л/мин.
10. Форма выпуска: в нижней части ствола нет выпускного клапана.
11. Расчетная температура окружающей среды: - 10 ～ + 120 °C
Смешивающая часть
1. Рабочая частота: 5-50 Гц
2. Мощность смешивания: 0,75 кВт
3. Скорость вращения крыльчатки: 8-76 об/мин
4. Скорость планетарного редуктора: 5-52 об/мин
5. Диаметр рабочего колеса: 94 мм
6. Тип рабочего колеса: спиральная закрутка переменного сечения, угол наклона 90°
7. Материал мешалки: 304
8. Линейная скорость мешалки: 0,03-0,37 м/с
9. Количество мешалок: 2
10. Расстояние между веслами: 6 ± 1 мм.
11. Расстояние между лопастью и стенкой ствола: 3 + 1 мм
12. Расстояние между лопастью и дном ведра: 2-3 мм.
Дисперсионная часть
1. Рабочая частота: 5-50 Гц
2. Децентрализованная мощность: 1,1 кВт
3. Скорость диспергирования: 450-4450 об/мин
4. Диаметр рассеивающей пластины: 60 мм
5. Стиль рассеивающей пластины: зигзаг
6. Материал: 304
7. Дисперсионная линейная скорость: 1,3-13 м/с
8. Количество распределенных дисков: 1
9. Количество распределенных осей: 1
Очистка деталей
1. Материал: 304
2. Материал: политетрафторэтилен
3. Скорость соскабливания стенки: соответствует скорости планетарного редуктора
4. Съемная или нет: съемная конструкция (скребковая стенка должна быть удалена в процессе с высокой вязкостью)
Базовые и подъемные части
1. Материал компонента: углеродистая сталь для высокой жесткости конструкции.
2. Режим подъема: гидравлический подъем
3. Подъемная направляющая: направляющий стержень
4. Ход подъема: ≤ 225 мм
Верхние части ствола
1. Материал верхнего ствола: 304
2. Порт подачи порошка + жидкости: один зеркальный загрузочный ковш DN50
3. Прожектор: одно зеркало из закаленного стекла DN50
4. Вакуум + вентиляция: один внутренний провод G1/2 "
5. Выпускное отверстие: общее с вакуумным отверстием
6. Порт цифрового вакуумметра: внутренний винт M14 × 1,5 с метрическим зубчатым интерфейсом
Система управления
1. Электрический шкаф: используется для размещения низковольтных электрических компонентов, таких как преобразователь частоты.
2. Панель управления: используется для размещения кнопок, ручек и т. д.
3. Электропитание: переменный ток 3 × 380 В ± 5%, 50 Гц
4. Режим управления: электронное управление
5. Режим управления мощностью и регулирования скорости: запуск и управление инвертором
6. Режим охлаждения: воздушное охлаждение
7. Режим работы: соответствующая кнопка + ручка управляются на верхней панели электрического шкафа.
8. Таблица отображения цифровой температуры: температура материала
9. Кнопка аварийной остановки: одна
10. Система сигнализации: сигнализация о перегреве, отключение сигнализации о перегреве, отключение сигнализации
11. Отображение скорости: таблица на панели отображает скорость
12. Индикатор питания: один
Система блокировки безопасности
1. Аварийная остановка: нажмите кнопку аварийной остановки, чтобы немедленно остановить оборудование без каких-либо действий.
2. Начните смешивание на низкой скорости: вы можете вращать, одновременно поднимая бочку.
3. Высокая скорость рассеивания: ствол можно вращать только тогда, когда он находится на месте.
4. Сработала предохранительная блокировка: когда машина работает на смешивании, смесительный ковш нельзя опустить или открыть.
5. Предотвращение обратного потока вакуумного трубопровода: специальная конструкция вакуумного буферного резервуара может эффективно предотвращать обратный поток масла вакуумного насоса в смесительный резервуар.
6. Остановка из-за неисправности в работе: преобразователь частоты оснащен защитой от перегрузки, перегрузки по току, перенапряжения, утечки, отсутствия защиты.
7. Подъем смесительного ковша: смесительный ковш можно поднять только после того, как он будет установлен на место.
8. Если вакуум в смесительном барабане не сброшен (нормальное давление не восстановлено), то его невозможно понизить.
9. Смесительный барабан можно запускать только после того, как он поднимется в нужное положение и начнет разгоняться с высокой скоростью.
10. После того, как смесительный барабан поднимается в верхнее положение, он оснащается системой блокировки защиты, которая предотвращает ненормальное падение смесительного барабана при его подъеме в верхнее положение.
11. На этапе сухого смешивания мешалка должна вращаться и поднимать барабан.
Другие инструкции
1. Датчик температуры: Pt100
2. Метод измерения температуры: для определения температуры материала используется головка для измерения температуры, установленная на стенке цилиндра.
3. Подшипники деталей трансмиссии: высокоскоростные детали — импортные подшипники, низкоскоростные детали — отечественные подшипники.
Сальник: отечественная марка, статическое уплотнение с уплотнительным кольцом, динамическое уплотнение с механическим уплотнением
4. Смазка: отечественная марка
5. Смазочное масло для механического уплотнения: импортная марка
6. Клапан: отечественный бренд
7. Требования к конструкции вакуума: заказчик должен предоставить собственную вакуумную систему с производительностью откачки 2 л/с (2xz-2)
8. Вакуумное удержание: - 0,098 МПа, удержание давления в течение 24 часов, выше -0,085 МПа, отсутствие утечки в ствол
9. Общая мощность хоста: > 3 кВт
10. Общий вес: около 550 кг.
11. Размеры оборудования: длина 1000 мм × ширина 700 мм × высота 1835 мм
12. Цвет кузова: бежевый
13. Несущая способность грунта: 900 кг/м2
